焊接操作机系列

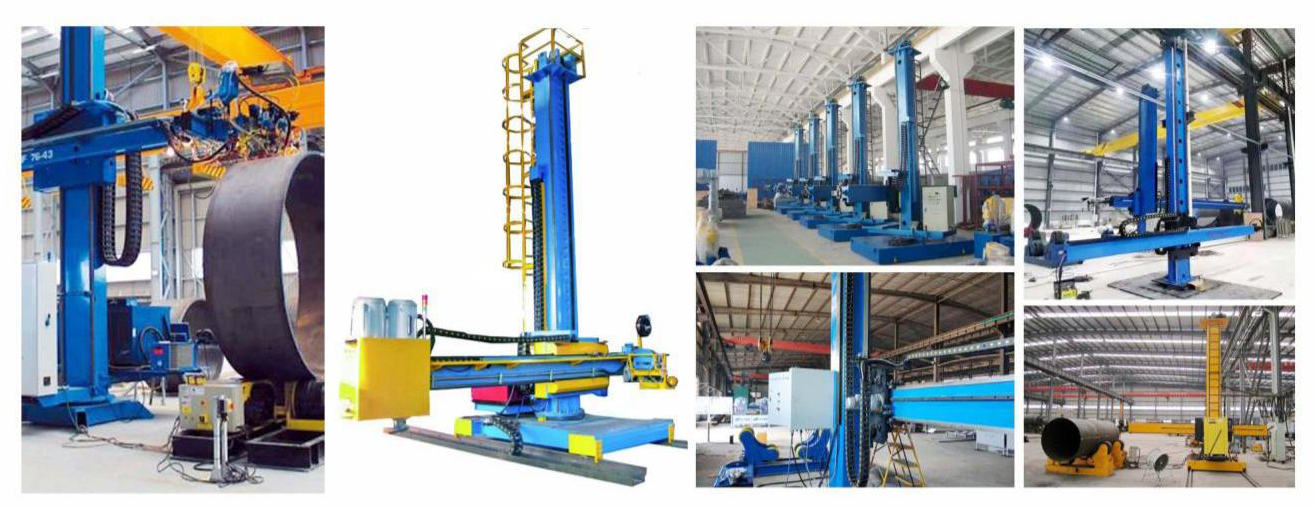

焊接操作机

型号根据横臂前端承载重量分为轻型，中型,重型,超重型。

结构形式分为:固定式，固定带回转,移动带回转三种组合横臂和立柱的截面进行科学计算,横臂水平升缩下垂量2mm/m。

横臂的升降装置配有防坠落装置，采用棘条棘爪机构，更安全可靠。

横臂,前端配有十字微调节机构,可以在遥控盒上进行操作。

导向轮轴为偏心轴，可以方便去掉滚轮与导轨之间的间隙。

立柱回转分为手动和电动两种形式，回转到位后的紧锁机构也分为手动和气动两种形式。

电气部分包括电控箱和遥控盒两部分组成，并留有与变位机和滚轮架的接口。

主要技术参数

规格型号Model	LH2×2	LH3×3	LH4×4	LH5×5	LH6×6	LH7×7
升降行程Lifting stroke mm	2000	3000	4000	5000	6000	7000
伸缩行程Retracting stroke mm	2000	3000	4000	5000	6000	7000
升降速度Lifting speed mm/min	1000			1650
伸缩速度Retracting speed mm/min	120-1200			50-1000
横臂下沿离轨面距离 Min imum dis tance be tween boom and t rack su rface mm	740 移动回转式 Movable with rotation	690 固定回转式 Stationary with rotation		1290 移动回转式 Movable with rotation	1210 固定回转式 Stationary with rotation
横臂前端允许载荷 Boom end max imum load ing kg	80			200
立柱回转Column revolving	手动或电动Manual or Electric
台车行走Trolley traveling	手动或电动Manual or Electric

可以根据客户要求定制其他规格的操作机。
